印刷線路板高級設計技巧

2017-08-10 雅鑫達PCB 788

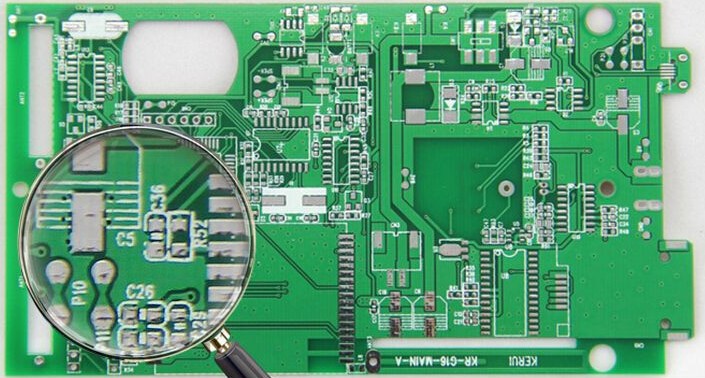

印刷線路板高級設計技巧:

共阻干擾是由印刷線路板上大量的地線造成。當兩個或兩個以上的回路共用一段地線時,不同的回路電流在共用地線上產生一定壓降,此壓降經放大就會影響電路性能;當電流頻率很高時,會產生很大的感抗而使電路受到干擾。



為了抑制共阻抗干擾,可采用如下措施:



(1)一點接地



使同級單元電路的幾個接地點盡量集中,以避免其他回路的交流信號竄人本級,或本級中的交流信號竄到其他回路中去。適用于信號的工作頻率小于1MHZ的低頻電路,如果工作頻率在1一1OMHz而采用一點接地時,其地線長度應不超過波長的1/20.總之,一點接地是消除地線共阻抗干擾的基本原則。


(2)就近多點接地



印刷線路板上有大量公共地線分布在板的邊緣,且呈現半封閉回路(防磁場干擾),各級電路采取就近接地,以防地線太長。適用于信號的工作頻率大于lOMHz的高頻電路。



(3)匯流排接地



匯流排是由銅箔板鍍銀而成,印刷線路板上所有集成電路的地線都接到匯流排上。匯流排具有條形對稱傳輸線的低阻抗特性,在高速電路里,可提高信號傳輸速度,減少干擾。



(4)大面積接地



在高頻電路中將印刷線路板上所有不用面積均布設為地線,以減少地線中的感抗,從而削弱在地線上產生的高頻信號,并對電場干擾起到屏蔽作用。



(5)加粗接地線



若接地線很細,接地電位則隨電流的變化而變化,致使電子設備的定時信號電平不穩,抗噪聲性能變壞,其寬度至少應大于3mm.



(6)D/A(數/模)電路的地線分開



兩種電路的地線各自獨立,然后分別與電源端地線相連,以抑制它們相互干擾。
